　　 波峰焊是大家比較常見的電子設備，那麽關於它的波峰焊的作用以及結構，接下來，由小編給大家介紹一下。(如果你想了解更多回流焊或者波峰焊，歡迎谘詢源頭廠家生產熱線>>>400-9932122)

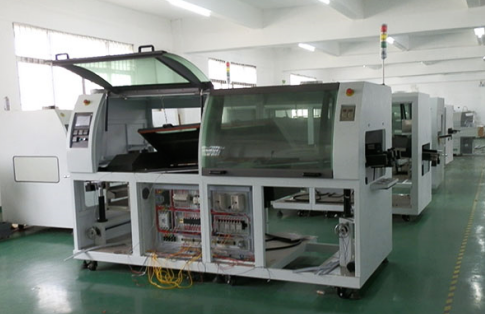

波峰焊的作用以及結構

　　1、波峰焊是種借助泵壓作用，使熔融的液態焊料表麵形成特定形狀的焊料波，當插裝了元器件的裝聯組件以一定角度通過焊料波時，在引腳焊區形成焊點的工藝技術。組件在由鏈式傳送帶傳送的過程中，先在焊機預熱區進行預熱(組件預熱及其所要達到的溫度依然由預定的溫度曲線控製)。實際焊接中，通常還要控製組件麵的預熱溫度，因此許多設備都增加了相應的溫度檢測裝置(如紅外探測器)。預熱後，組件進入錫槽進行焊接。錫槽盛有熔融的液態焊料，鋼槽底部噴嘴將熔碰焊料噴出一定形狀的錫波，這樣，在組件焊接麵通過錫波時就被焊料波潤濕焊區並進行擴展填充，終實現焊接過程。

　　2、波峰焊接爐一般都具有傳輸係統、加熱係統、光電控製係統、冷卻係統、助焊劑的供給係統，以及鏈條上的夾抓清潔係統和空氣壓縮係統，此外，還具有汙濁空氣排放係統及焊料的控溫係統，高端的波峰焊接爐還具有充氮係統。
