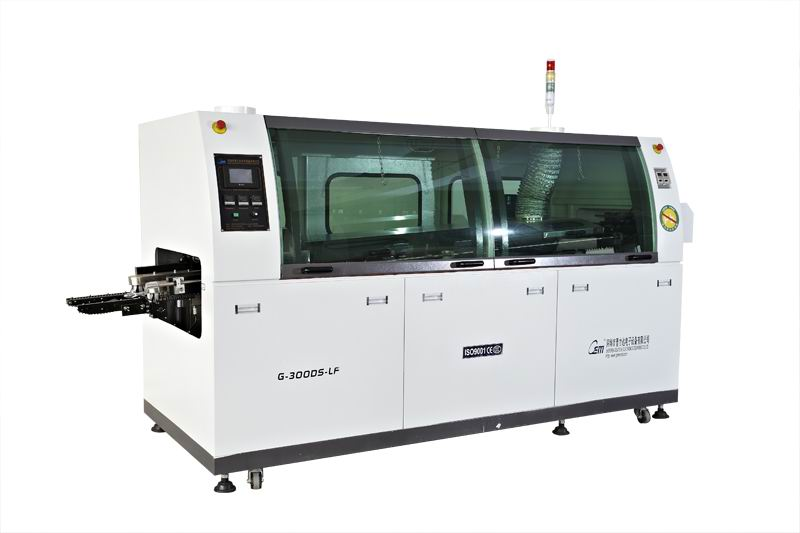

　　PCBA加工中波峰焊是使插件板的焊接麵直接與高溫液態錫接觸，以達到焊接目的。高溫液態錫保持斜麵，由一種特殊的裝置使液態錫形一道道類似波浪的現象，因此被稱為“波峰焊”，其主要材料是焊錫條。在大多數不需要小型化和高功率的產品中，仍在使用穿孔或混合技術線路板，例如電視，家用音頻和視頻設備等，仍然都在用穿孔元件，因此需要波峰焊。從工藝角度來看，波峰焊機隻能提供一些基本的設備操作參數調整。下麵告訴大家PCBA板過波峰焊的前後注意事項?(如果定製波峰焊方案，請拔打谘詢熱線>>>400-9932122)

PCBA板過波峰焊的前後注意事項

　　PCBA過完波峰焊、清洗板子、儲存時以及維修時可能焊盤的周圍會出現發白的情況。這些白色物質主要是殘留物導致的。

一、過波峰焊導致的原因如下

　　1、波峰表麵漂浮有薄皮的氧化錫;

　　2、預熱溫度或曲線參數不合適;

　　3、助焊劑流量太高、預熱溫度低、吃錫時間過短;

　　4、助焊劑成分，檢查測試和認證書。

二、清洗後導致的原因如下

　　1、焊劑中的鬆香：

　　大多數清洗不幹淨、存儲後、焊點失效後產生的白色物質，都是焊劑中本身固有的鬆香。

　　2、鬆香變性物：

　　這是板子在焊接過程中，鬆香與焊劑發生反應所產生的物質，而且這種物質的溶解性一般很差，不容易被清洗，滯留在板子上，形成白色殘留物。

　　3、有機金屬鹽：

　　清除焊接表麵氧化物的原理是有機酸與金屬氧化物反應生成可溶於液態鬆香的金屬鹽，冷卻後與鬆香形成固溶體，在清洗中隨鬆香一起除去。

　　4、金屬無機鹽：

　　這些可能是焊料中的金屬氧化物與助焊劑或焊膏中的含鹵活性劑、PCB焊盤中的鹵離子、元器件表麵鍍層中的鹵離子殘留、FR4材料含鹵材料在高溫時釋放的鹵離子反應生成的物質，一般在有機溶劑中的溶解度很小。如果清洗劑選的合適的話，助焊劑殘留物可能會被清除掉;清洗劑一旦選擇與殘留物不匹配，可能很難清除這些金屬鹽，從而在板子上留下白斑。

　　PCBA焊接過後焊盤發白，主要就是助焊劑殘留，清洗不幹淨造成的，焊接過後需清洗幹淨。
