　　波峰焊是指將熔化的軟釺焊料（鉛錫合金），經電動泵或電磁泵噴流成設計要求的焊料波峰，亦可通過向焊料池注入氮氣來形成，使預先裝有元器件的印製板通過焊料波峰，實現元器件焊端或引腳與印製板焊盤之間機械與電氣連接的軟釺焊。根據機器所使用不同幾何形狀的波峰，波峰焊係統可分許多種。

　　波峰焊流程：將元件插入相應的元件孔中→預塗助焊劑→預烘（溫度90-1000C，長度1-1.2m）→波峰焊（220-2400C）→切除多餘插件腳→檢查

　　回流焊工藝是通過重新熔化預先分配到印製板焊盤上的膏狀軟釺焊料，實現表麵組裝元器件焊端或引腳與印製板焊盤之間機械與電氣連接的軟釺焊。

　　波峰焊隨著人們對環境保護意識的增強有了新的焊接工藝。以前的是采用錫鉛合金，但是鉛是重金屬對人體有很大的傷害。於是現在有了無鉛工藝的產生。它采用了*錫銀銅合金*和特殊的助焊劑且焊接接溫度的要求更高更高的預熱溫度還要說一點在PCB板過焊接區後要設立一個冷卻區工作站.這一方麵是為了防止熱衝擊另一方麵如果有ICT的話會對檢測有影響。

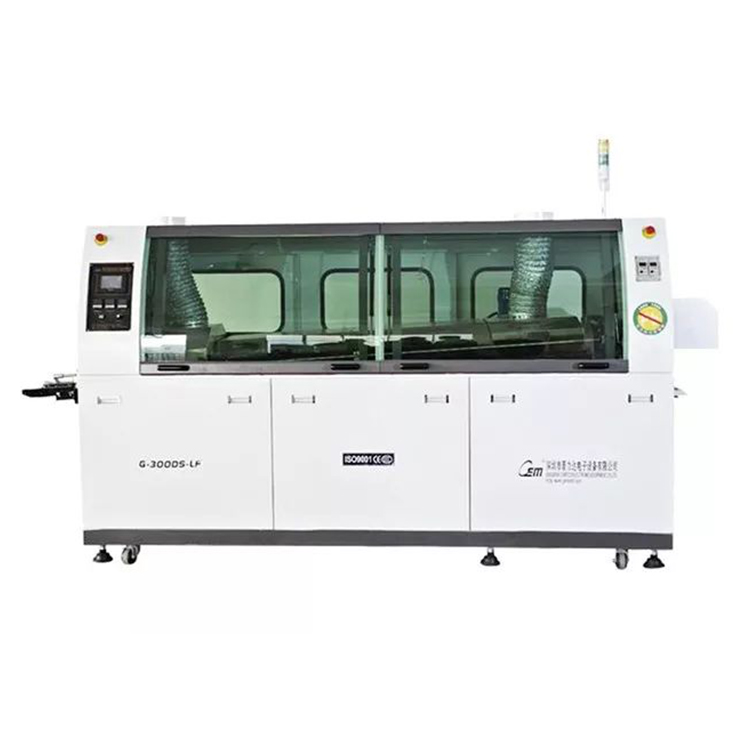

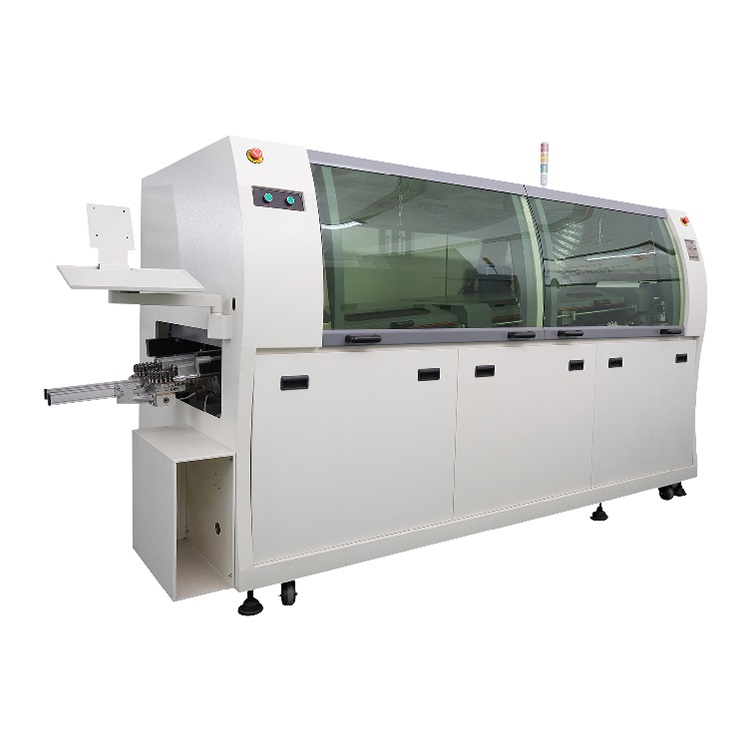

　　氮氣式無鉛雙波波峰焊錫機

　　1.無鉛製程環保設計，配置同步輸入輸出板係統，保證PCB安全可靠輸送。

　　2.內置氮氣發生器的空間優化設計，使機器的安裝占地麵積蕞小化。

　　3.爪式鏈條和錫爐的獨特結構設計適用於安全無鉛焊接係統。

　　1）波峰焊錫爐：新型爐膽設計，外形美觀，清理方便。外熱式加熱錫爐，防腐蝕鈦合金爐膽，PID控溫，適合無鉛焊接。2）波峰焊爪式鏈條：塗有特殊樹脂材料，不沾錫，彈性高不易變形且防腐蝕。

　　4.應用間斷性無級節流閥控製波峰波形，減少無鉛錫渣的氧化量。

　　5.全熱風預熱係統，PID控溫，預熱後熱補償功能，預熱區與焊接區溫度下降≤2℃，傳熱效能和均溫性極好。

　　6.專用無鉛製程波峰噴嘴，雙波峰近距離設計，防止溫度降低。

　　7.密閉恒壓助焊劑噴霧係統，保證噴霧壓力的穩定.錫爐半封閉式設計有效減少氮氣損耗，並可蕞小化空氣含量。

　　8.波峰焊選配項：全自動噴霧密度控製器，搖擺噴霧係統，波峰流控製係統。
