回流焊開始工作後，溫區溫度失控，溫度持續升高或不上去，導致焊接產品質量不合格。這裏晉力達給大家分析一下回流焊溫度過高報警的原因，以及溫度上不去的原因:

回流焊溫度上不去或不融錫的原因:

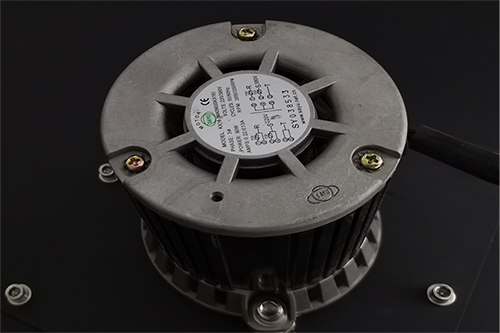

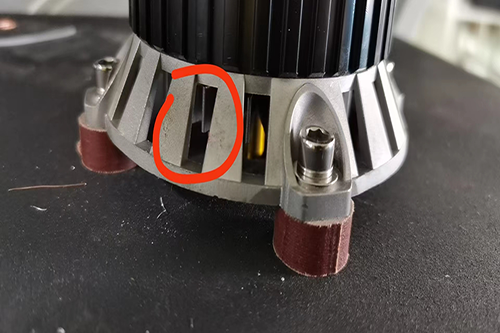

1、檢查回流焊熱風電機是否轉動，由於回流焊屬於熱風傳導，電機不轉會導致熱量無法傳遞至產品上，而軟件界麵實際上卻顯示溫度正常，這是由於每個溫區的熱電偶靠近加熱區導致的一個缺陷，即使熱風電機不轉，也能顯示溫度正常，電熱絲加熱的空氣吹不出來，熱循環過程無法完成，溫度上不去。但時間長了，相鄰溫區會向它溢出，最終會升上去，但會慢慢上下波動；

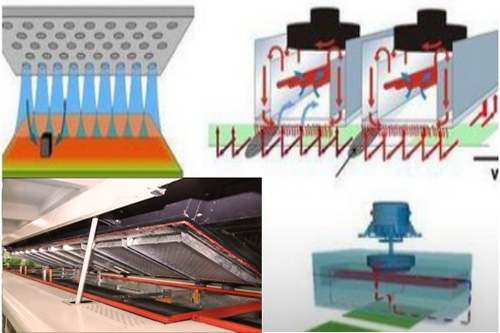

熱風傳導結構圖

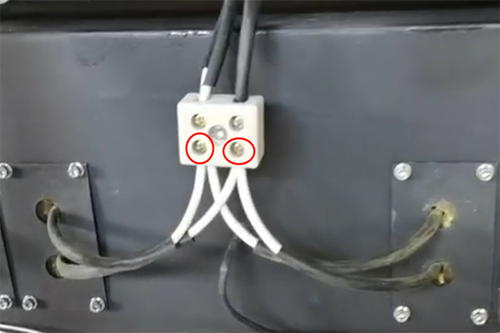

2、測量電熱絲是否開路；關閉設備電源以後使用萬用表電阻檔量發熱絲的阻值，無阻值及為發熱絲燒斷開路。

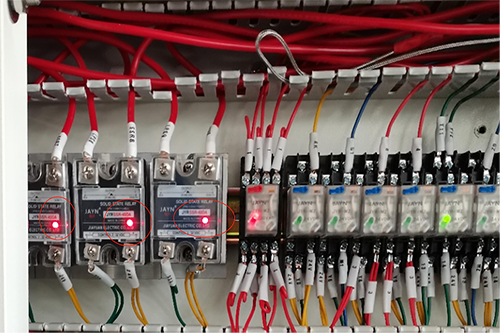

3、檢查設備的控製部分，對加熱進行檢測和控製。固態繼電器是否有輸出，如果不確定，用相鄰溫區的繼電器切換，判斷繼電器是否有故障。

4、檢查故障溫區的固態繼電器是否有輸入交流220V，固態繼電器均控製火線，量輸入端與電源N線是否有交流220V電壓，如電壓低於190V或不顯示電壓就是前段電源輸入問題，用相同方法往前排查單級開關，接觸器，空氣開關，輸入電源線直至排查出問題所在，固態繼電器在輸出時會顯示紅色指示燈，但也不能排除指示燈損壞，使用萬用表可以更好的排查出問題。

5、加熱絲和電器排查都沒有問題，如果三相電掉缺相，也會出現這樣的情況，排查是否為外部電源缺相。

回流焊溫度過高的原因：

一、我們要用萬用表測試一下固態繼電器是否擊穿，擊穿將使固態繼電器處於常閉狀態，不受控製導致發熱絲一直處於加熱狀態。

二、檢查回流焊熱風電機是否轉動，電機不轉會導致過產品時溫度被瞬間拉低，這時PLC會控製固態繼電器一直加熱，因為電機不轉，熱量無法傳導至測溫線，熱量會以滯後的形式傳導，導致溫區溫度忽高忽低。

三、PLC控製器故障控溫不精準導致固態繼電器持續輸出，溫度不受控製升高，需要更換PLC處理。

一般回流焊溫度過高，就是以上三個原因。在操作回流焊時，要熟悉機器的工作原理和相關的零件，然後逐步排除。如果確認，可以通過更換零件進行處理和驗證。
