波峰焊溫度指的是預熱溫度和焊接溫度，也與焊接產品有關，需要根據焊接產品進行調整。下麵跟著晉力達廠家來看波峰焊溫度設定標準是多少；

波峰焊溫度設定的標準：

波峰焊運輸速度0.8m/mim ~ 1.8m/min；

波峰焊預熱溫度:80℃~150℃，預熱時間:40S-100S

波峰焊錫爐溫度250℃~280℃，焊接時間2S—8S。

1、當波峰焊上監視器的實際溫度與設定溫度相差5℃以上(不含5℃)時，為異常，此時不能使用波峰焊，需排查是否為電器故障或發熱管故障。

2、設定溫度與第三方測溫儀測試錫爐測溫探針同位置同深度的溫度時，相差5℃以上，為異常，需排查是錫爐測溫線或其他故障。

3、當第三方測溫儀測試波峰噴口噴錫位置與錫爐內四周任意測溫點位置溫差超過5℃以上時，為異常，需排查是錫爐發熱管壞或電器故障。

其餘波峰焊參數設置：

運輸角度為5 -8度；

氣壓設定在4-7MPA；

噴霧流量10-40ML／MIN（跟進產品寬度/鏈速/助焊劑活性/焊接透錫度/助焊劑廠家助焊劑活性差異，以實際焊接滿足為準，能少則少）；

噴嘴針閥壓力為4 ~ 6MPA（注意低氣壓將導致噴嘴頂針不能完成開水／關水動作）；

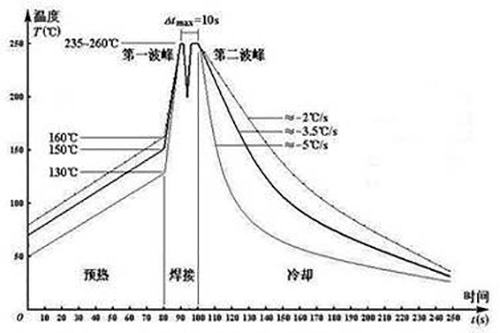

溫度曲線參考下圖：

波峰焊預熱溫度的作用：

預熱的作用是使助焊劑中的溶劑充分揮發，避免印製板通過焊料時潤濕印製板，形成焊點；使印製板在焊接前達到一定的溫度，以免熱衝擊造成翹曲變形。

波峰焊焊接溫度的重要作用：

波峰焊焊接溫度是影響焊接質量的重要工藝參數。當焊接溫度過低時，焊料的膨脹率和潤濕性能會變差，焊盤或元器件的焊接端得不到充分潤濕，產生虛焊、尖焊、橋接等缺陷。焊接溫度過高，加速焊盤、元器件引腳、焊料的氧化，容易產生虛焊。
